產品名稱：LDE-C 插入式智能電磁流量計
功能特點	應用領域	技術參數	如何安裝	圖片展示	產品型號	說明書下載
聯系我們：上海嘉滬流量計銷售部 電話：021-66091293，傳真：021-66096621

【產品概述】：

LDE-C插入式智能電磁流量計是高精度，高可靠性和長使用壽命的流量儀表。
為電磁流量計的插入形式，在大口徑安裝的時候更顯實惠型，方便安裝，方便檢測！
主要是測量導電液體的流量。
先進的測量原理，加上高水準的制造，為您帶來物美價廉的好產品。
現場直接讀數，雙排液晶顯示，中英文菜單可選，瞬間流量和累計流量直觀可見。并帶有4~20mA信號輸出。
安裝簡單，可水平或垂直安裝。
是測量腐蝕性液體的首推產品和引水工程、自來水廠、污水處理廠進、出口水流量計量最常用的流量計。

【功能特點】：

1、無可動部件，可靠性高，長期穩定性好維護量??；
2、無附加阻力。這一點對大口徑流量計有特別重要的意義；
3、測量精確度高。典型產品精確度可達到±0.5%R；
4、量程范圍度大。精度范圍度最高可達40∶1，在v＝0.08m/s時，基本誤差仍可小于±2%R；
5、直管段要求相對較低。對于大口徑管路，這一點也很重要。有多種流量計要求前后直管段達到5D，3D。
6、一體化接地電極，實現儀表良好接地。
7、結構簡單，電磁流量計測量管可不用內襯，可靠性高。 ；
8、高可靠性的外插安裝方式，傳感器的安裝、維護無需拆卸測量管，因此較適合于無法長期停水的現場使用，而且可以在老管道上現場開口安裝；
9、帶上下限報警。

在現場環境較好的情況下，一般都選用就地顯示型，即傳感器和轉換器組裝成一體。　方便用戶抄表。

但是如果使用現場有下列情況，請選用　分體遠傳型：
(1) 環境溫度或流量計轉換器表面受輻射溫度超過６０度。
(2) 管道振動較大的場合。
(3) 會對傳感器的鋁殼嚴重腐蝕的場合。
(4) 流量計裝在高空或井下調試和抄表不方便的場合。

【測量介質】：

導電液體：水,消防水,熱水,冷卻水,空調水,污水,酸,堿,自來水,海水,腐蝕,硫酸,鹽酸,硝酸,氫氧化鈉,氨水,尿素,紙漿,液體,硝酸鉀,泥漿,牛奶,啤酒,礦漿,酒精,甲醇,廢水,黑液,乙二醇等等

【應用領域】：

自來水廠，污水廠，空調系統，樓宇自控，計量收費系統，小區物業管理，商業廣場，實驗裝置，工廠工藝流程，覆蓋化工，礦產，紡織，印染，水利，環保，食品，制藥，水利等等領域。

【技術參數】：

測量口徑	DN200~DN2000	工作電源	AC220v 市電  或 24VDC
測量介質	冷凍水，冷卻水，熱水，空調循環水，酸，堿等導電介質	顯示方式	中文液晶顯示，內置英文菜單
額定溫度	80℃	顯示內容	瞬間流量，累積流量，流速，正向累計，反向累計，自動報警
傳感器材質	ABS	電極材料	316L不銹鋼，HB,HC,Ta,Ti
額定壓力	1.0Mpa,1.6Mpa	顯示單位	m3/h, L/min,用戶可定制
工作環境	0~50℃    IP65	輸出信號	4~20mA, RS485(需要加裝)

【流量范圍】：

點擊查看智能電磁流量計的流量范圍表

【說明書下載】：

pdf格式流量計說明書點擊下載

【如何訂購】：

1.致電 021-66091293，上海嘉滬儀器有限公司，確定產品的型號，規格。
2.確認產品 實際成交單價，數量，生產周期，發貨方式。
3.本產品原則上采用公路物流方式發送，如有其它疑問，請用業務員聯系。
4.匯款發貨：本公司所有訂單均以款到發貨為原則，可電匯到公司賬戶，也可通過在線網銀支付。
5.提供收貨人的姓名，地址，聯系方式。
6.提供開發票的 開票資料和郵寄地址。
非常感謝你的訂購！

產品名稱：LDE-L就地顯示型智能電磁流量計
功能特點	應用領域	技術參數	如何安裝	圖片展示	產品型號	說明書下載
聯系我們：上海嘉滬流量計銷售部 電話：021-66091293，傳真：021-66096621

【產品概述】：

LDE-L就地顯示型智能電磁流量計是高精度，高可靠性和長使用壽命的流量儀表。主要是測量導電液體的流量。
先進的測量原理，加上高水準的制造，為您帶來物美價廉的好產品。
現場直接讀數，雙排液晶顯示，中英文菜單可選，瞬間流量和累計流量直觀可見。并帶有4~20mA信號輸出。
安裝簡單，可水平或垂直安裝。
是測量腐蝕性液體的首推產品和引水工程、自來水廠、污水處理廠進、出口水流量計量最常用的流量計

【功能特點】：

1、無可動部件，可靠性高，長期穩定性好維護量小；
2、無附加阻力。這一點對大口徑流量計有特別重要的意義；
3、測量精確度高。典型產品精確度可達到±0.3%R；
4、量程范圍度大。精度范圍度最高可達40∶1，在v＝0.08m/s時，基本誤差仍可小于±2%R；
5、直管段要求相對較低。對于大口徑管路，這一點也很重要。有多種流量計要求前后直管段達到5D，3D。
6、有大口徑電磁流量計和超小口徑流量計；
7、品種齊全。有一體式IP65、分體式潛水型IP68產品；
8、帶上下限報警。

在現場環境較好的情況下，一般都選用就地顯示型，即傳感器和轉換器組裝成一體。　方便用戶抄表。

但是如果使用現場有下列情況，請選用　分體遠傳型：
(1) 環境溫度或流量計轉換器表面受輻射溫度超過６０度。
(2) 管道振動較大的場合。
(3) 會對傳感器的鋁殼嚴重腐蝕的場合。
(4) 流量計裝在高空或井下調試和抄表不方便的場合。

【測量介質】：

導電液體：水,消防水,熱水,冷卻水,空調水,污水,酸,堿,自來水,海水,腐蝕,硫酸,鹽酸,硝酸,氫氧化鈉,氨水,尿素,紙漿,液體,硝酸鉀,泥漿,牛奶,啤酒,礦漿,酒精,甲醇,廢水,黑液,乙二醇等等

【應用領域】：

自來水廠，污水廠，空調系統，樓宇自控，計量收費系統，小區物業管理，商業廣場，實驗裝置，工廠工藝流程，覆蓋化工，礦產，紡織，印染，水利，環保，食品，制藥，水利等等領域。

【技術參數】：

測量口徑	DN10~DN1000	工作電源	AC220v 市電  或 24VDC
測量介質	冷凍水，冷卻水，熱水，空調循環水，酸，堿等導電介質	顯示方式	中文液晶顯示，內置英文菜單
額定溫度	60℃或120℃	顯示內容	瞬間流量，累積流量，流速，正向累計，反向累計，自動報警
內襯材料	氯丁橡膠，四氟，PO	電極材料	316L不銹鋼，HB,HC,Ta,Ti
額定壓力	1.0Mpa,1.6Mpa,2.5Mpa,4.0Mpa	顯示單位	m3/h, L/min,用戶可定制
工作環境	0~50℃    IP65	輸出信號	4~20mA, RS485(需要加裝)

【流量范圍】：

點擊查看智能電磁流量計的流量范圍表

【說明書下載】：

pdf格式流量計說明書點擊下載

【如何訂購】：

1.致電 021-66091293，上海嘉滬儀器有限公司，確定產品的型號，規格。
2.確認產品 實際成交單價，數量，生產周期，發貨方式。
3.本產品原則上采用公路物流方式發送，如有其它疑問，請用業務員聯系。
4.匯款發貨：本公司所有訂單均以款到發貨為原則，可電匯到公司賬戶，也可通過在線網銀支付。
5.提供收貨人的姓名，地址，聯系方式。
6.提供開發票的 開票資料和郵寄地址。
非常感謝你的訂購！

【產品概述】：

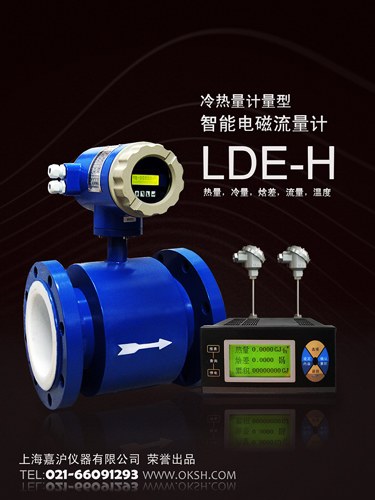

LDE-H冷熱量計量型智能電磁流量計是冷熱能量計系列產品的一種，是上海嘉滬針對空調系統用戶開發的高精確度，雙儀表同步顯示的能量計。
可測量空調主機的冷熱能量消耗，也可以計量主管和分管的冷耗，更為樓宇用戶的冷量計費提供了計費標準。
使用冷能量，或用熱能量的用戶，不單根據空調水的流量來計費，而根據其制冷或者制熱效果來計費，更加公平合理。
其高精確度特別適用于空調主機的總表計量。
本產品已應用在多個商業廣場實際運營中，用戶反映頗佳。

【功能特點】：

1.全中文液晶顯示，直觀明了，全部數據帶測量單位顯示，以防誤讀。
2. 流量的測量不受流體的密度、粘度、溫度、壓力和電導率變化的影響，傳感器感應電壓信號與平均流速呈線性關系，因此測量精度高。
3.測量管道內無阻流件，因此沒有附加的壓力損失，測量管道不易堵塞；測量管道內無可動部件，因此傳感器壽命極長。
4.轉換器采用國際最新的單片機(MCU)和表面貼裝技術(SMT)，性能可靠，精度高，功耗低，零點穩定，參數設定方便。
5.點陣中文顯示LCD，顯示累積流量、瞬時流量、流速、流量百分比等。
6.傳感器安裝不受液體流動方向限制，可實現雙向測流即正向或反向測量。
7.量程隨意設定，傳感器和轉換器可隨意互換。
8.安裝方便，可水平、垂直或傾斜任意角度安裝，對上游直管管道段要求較低。
9.使用方便、維護量少、使用壽命長、低功耗，可輸出標準電流和頻率脈沖及RS－485通訊（需加裝）。
10.帶來停電報表記錄功能。
11.帶日，月，年自動報表功能，可以節約人力資本。
12.同時顯示 進口，出口的溫度，以及溫差，使系統運行更加直觀。
13.熱量，冷量同時累計，自動切換，無需改變內部設定。

【測量介質】：

空調系統，冷卻水，供熱水，液體冷媒介質，液體熱媒介質。

【應用領域】：

空調系統，樓宇自控，計量收費系統，小區物業管理，商業廣場，實驗裝置，工廠工藝流程，覆蓋化工，礦產，紡織，印染，水利，環保，食品，制藥等等領域。

【技術參數】：

【流量范圍】：

【說明書下載】：

word格式流量計說明書點擊下載		pdf格式流量計說明書點擊下載

【如何訂購】：

1.致電 021-66091293，上海嘉滬儀器有限公司，確定產品的型號，規格。
2.確認產品 實際成交單價，數量，生產周期，發貨方式。
3.本產品原則上采用公路物流方式發送，如有其它疑問，請用業務員聯系。
4.匯款發貨：本公司所有訂單均以款到發貨為原則，可電匯到公司指定賬戶，也可通過在線網銀支付。
5.提供收貨人的姓名，地址，聯系方式。
6.提供開發票的 開票資料和郵寄地址。
非常感謝你的訂購！

【產品概述】：

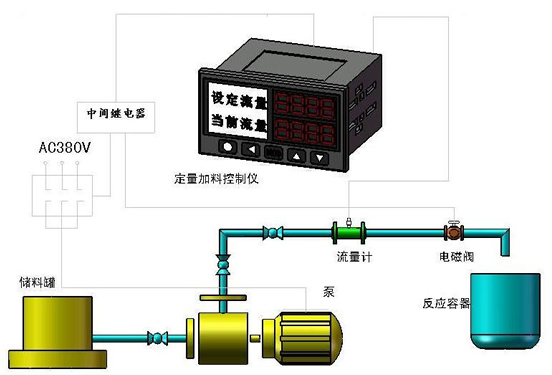

LDE-K定量控制型智能電磁流量計是上海嘉滬流量計開發的可以定量控制的設備。
將其同泵和閥門一起聯動，實現了定量灌裝和限量排放的功能。
可以設定一定的累積量，當流量達到限定量時，將關閉閥門，實現自動定量。
也可以實現手動急停。
大大的簡化了工藝流程監控，并使全自動化生產實現了可能。
定量控制儀采用嵌入式結構，可以安裝在儀表柜中。

【功能特點】：

1、無可動部件，可靠性高，長期穩定性好維護量??；
2、無附加阻力。這一點對大口徑流量計有特別重要的意義；
3、測量精確度高。典型產品精確度可達到±0.5%R；
4、量程范圍度大。保證精度的范圍度一般可達40∶1，在v＝0.08m/s時，基本誤差仍可小于±2%R；
5、直管段要求相對較低。對于大口徑管路，這一點也很重要。有多種流量計要求前后直管段達到5D，3D。
6、有大口徑電磁流量計和超小口徑流量計；
7、品種齊全。有一體式IP65、分體式潛水型IP68產品；
8、帶自動報警。
9、手動急停功能，可以一鍵關閉閥門。
10、兩路開關量輸出，可以先控制泵，再控制閥門。

在現場環境較好的情況下，一般都選用就地顯示型，即傳感器和轉換器組裝成一體?！》奖阌脩舫?。

但是如果使用現場有下列情況，請選用　分體遠傳型：
(1) 環境溫度或流量計轉換器表面受輻射溫度超過６０度。
(2) 管道振動較大的場合。
(3) 會對傳感器的鋁殼嚴重腐蝕的場合。
(4) 流量計裝在高空或井下調試和抄表不方便的場合。

【測量介質】：

導電液體：水,消防水,熱水,冷卻水,空調水,污水,酸,堿,自來水,海水,腐蝕,硫酸,鹽酸,硝酸,氫氧化鈉,氨水,尿素,紙漿,液體,硝酸鉀,泥漿,牛奶,啤酒,礦漿,酒精,甲醇,廢水,黑液,乙二醇等等

【應用領域】：

自來水廠，污水廠，空調系統，樓宇自控，計量收費系統，小區物業管理，商業廣場，實驗裝置，工廠工藝流程，覆蓋化工，礦產，紡織，印染，水利，環保，食品，制藥，水利等等領域。

【技術參數】：

 需要配合 接收開關量信號的泵和閥門一起工作。

【流量范圍】：

【說明書下載】：

pdf格式流量計說明書點擊下載

【如何訂購】：

1.致電 021-66091293，上海嘉滬儀器有限公司，確定產品的型號，規格。
2.確認產品 實際成交單價，數量，生產周期，發貨方式。
3.本產品原則上采用公路物流方式發送，如有其它疑問，請用業務員聯系。
4.匯款發貨：本公司所有訂單均以款到發貨為原則，可電匯到公司指定賬戶，也可通過在線網銀支付。
5.提供收貨人的姓名，地址，聯系方式。
6.提供開發票的 開票資料和郵寄地址。
非常感謝你的訂購！

【產品概述】：

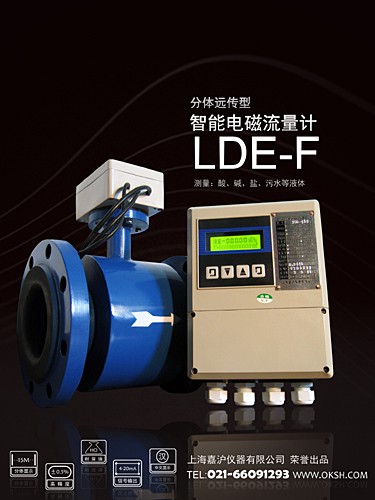

LDE-F分體遠傳型智能電磁流量計是將電磁流量傳感器和轉換顯示器分開，通過電纜連接的智能電磁流量計。
現場直接讀數，雙排液晶顯示，中英文菜單可選，瞬間流量和累計流量直觀可見。并帶有4~20mA信號輸出。
安裝簡單，可水平或垂直安裝，5米分體電纜，顯示器可以掛在墻壁上。
是井下安裝，或者高位置安裝的推薦電磁流量計。
是測量腐蝕性液體的首推產品和引水工程、自來水廠、污水處理廠進、出口水流量計量最常用的流量計。


【功能特點】：

1、無可動部件，可靠性高，長期穩定性好維護量??；
2、無附加阻力。這一點對大口徑流量計有特別重要的意義；
3、測量精確度高。典型產品精確度可達到±0.5%R；
4、量程范圍度大。保證精度的范圍度一般可達40∶1，在v＝0.08m/s時，基本誤差仍可小于±2%R；
5、直管段要求相對較低。對于大口徑管路，這一點也很重要。有多種流量計要求前后直管段達到5D，3D。
6、有大口徑電磁流量計和超小口徑流量計；
7、品種齊全。有一體式IP65、分體式潛水型IP68產品；
8、帶自動報警。

在現場環境較好的情況下，一般都選用就地顯示型，即傳感器和轉換器組裝成一體。　方便用戶抄表。

但是如果使用現場有下列情況，請選用　分體遠傳型：
(1) 環境溫度或流量計轉換器表面受輻射溫度超過６０度。
(2) 管道振動較大的場合。
(3) 會對傳感器的鋁殼嚴重腐蝕的場合。
(4) 流量計裝在高空或井下調試和抄表不方便的場合。

【測量介質】：

導電液體：水,消防水,熱水,冷卻水,空調水,污水,酸,堿,自來水,海水,腐蝕,硫酸,鹽酸,硝酸,氫氧化鈉,氨水,尿素,紙漿,液體,硝酸鉀,泥漿,牛奶,啤酒,礦漿,酒精,甲醇,廢水,黑液,乙二醇等等

【應用領域】：

自來水廠，污水廠，空調系統，樓宇自控，計量收費系統，小區物業管理，商業廣場，實驗裝置，工廠工藝流程，覆蓋化工，礦產，紡織，印染，水利，環保，食品，制藥，水利等等領域。

【技術參數】：

【流量范圍】：

【說明書下載】：

pdf格式流量計說明書點擊下載

【如何訂購】：

1.致電 021-66091293，上海嘉滬儀器有限公司，確定產品的型號，規格。
2.確認產品 實際成交單價，數量，生產周期，發貨方式。
3.本產品原則上采用公路物流方式發送，如有其它疑問，請用業務員聯系。
4.匯款發貨：本公司所有訂單均以款到發貨為原則，可電匯到公司指定賬戶，也可通過在線網銀支付。
5.提供收貨人的姓名，地址，聯系方式。
6.提供開發票的 開票資料和郵寄地址。
非常感謝你的訂購！

·應安裝在水平管道較低處和垂直向上處，避免安裝在管道的最高點和垂直向下處；

·應安裝在管道上上升處；

·在開口排放管道安裝，應安裝在管道的較低處；

·若管道落差超過5m時，在傳感器的下游安裝排氣閥；

·應在傳感器的下游安裝控制閥和切斷閥，而不應安裝在傳感器上游；

·傳感器絕對不能安裝在泵的進出口處，應安裝在泵的出口處；

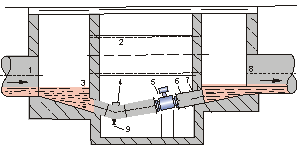

·在測量井內安裝流量計的方式



1、入口 2、溢流管 3、入口柵 4、清洗孔 5、流量計 6、短管 7、出口 8、排放閥

正確地選擇安裝點和正確安裝流量計都是非常重要的環節，若在安裝環節失誤，輕者影響測量精度，重者會影響流量計的使用壽命，甚至會損壞流量計。 選擇安裝位置時需特別注意：

如何選擇安裝節點：

·非測量電極的軸線必須近似于水平方向；

·測量管道內必須完全充滿液體；

·流量計前方最少要有5* D(D為流量計內徑)長度的直管段，后方最少要有3* D(D為流量計內徑)長度的直管段；

· 流體的流動方向和流量計的箭頭方向一致；

·管道內要有真空會損壞流量計的內襯，需特別注意；

·在流量計附近應無強電磁場；

·在流量計附近應有充裕的空間，以便安裝和維護；

·若測量管道有振動，在流量計的兩邊應有固定的支座測量不同介質的混合液體時混合點與流量計之間的距離最少要有30×D(D為流量計內徑)長度為方便今后流量計的清洗和維護，應安裝旁通管道；

· 安裝聚四氟乙烯內襯的流量計時，連接兩法蘭的螺栓應注意均勻擰緊，否則容易壓壞聚四氟乙烯內襯，最好用力矩扳手。

1、若采用分體式安裝，連接的信號電纜采用定制的專用電纜線，電纜線越短越好； 2、勵磁電纜可選用YZ中型橡套電纜，其長度與信號電纜一樣； 3、信號電纜和勵磁電纜必須嚴格分開，不能敷設在同一根管子內，不能平行敷設，不能絞合在一起，應分別單獨穿在鋼管內； 4、信號電纜和勵磁電纜盡可能短，不能將多余的電纜卷在一起，應將多余電纜剪掉，并重新焊好接頭電纜進入傳感器電氣接口時，在端口若懸河處做成U型,這樣可以防止雨水滲透到傳感器中。

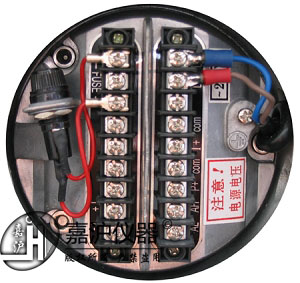

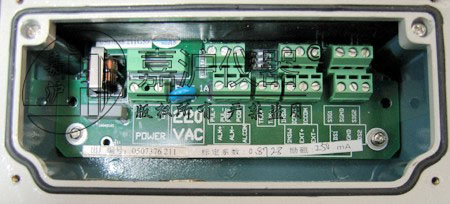

一體式就地顯示接線端 上排: T-T+ -------------- RS485通訊 　　　 FUSE -------------- 電源保險絲 下排: AL,AH ------------- 上下限報警 　　　 P+,COM ------------ 脈沖頻率,COM與報警共用 　　　 I+,COM ------------ 4～20mA 　　　 L1,L2 ------------- 電源220V(特殊訂貨24VDC)  分體遠傳型智能電磁流量計接線： DS1 SIG1 SIG GND SIG2 DS2 信號屏蔽1 信號1 信號地 信號2 信號屏蔽2 信號輸入端子 EXT+ EXT- 勵磁電流輸出+ 勵磁電流輸出- 勵磁輸出端子 IOUT ICOM 電流輸出+ 電流輸出- 電流輸出端子 PUL+ PCOM 頻率(脈沖)輸出+ 頻率(脈沖)輸出地 頻率(脈沖)輸出端子 PDIR ALM+ ALM- ALCOM 流向表示狀態+ 上限報警輸出+ 下限報警輸出- 狀態輸出地 狀態輸出端子 A B RS485輸出+ RS485輸出- 通訊輸出端子 IN+ IN- 接點輸入+ 接點輸入- 接點控制輸入輸出端子 L1 L2 交流電源相線：直流電源+ 交流電源零線：直流電源- 電源端子

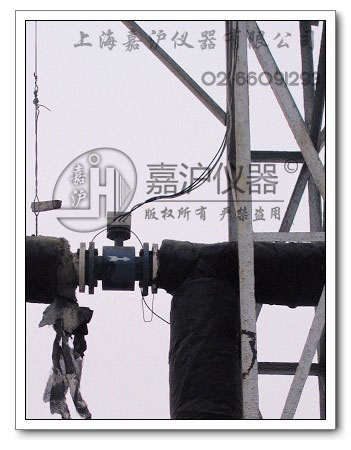

山東菱花集團購買安裝的LDE-F分體原傳型智能電磁流量計顯示儀表實圖拍攝。


六和集團購買安裝的LDE-F分體原傳型智能電磁流量計傳感器實圖拍攝。

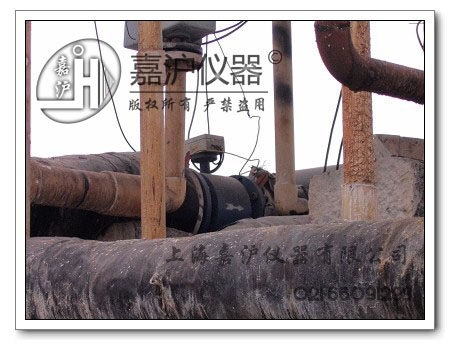

上海老港環保處理有限公司購買安裝的LDE-F分體原傳型智能電磁流量計傳感器實圖拍攝。

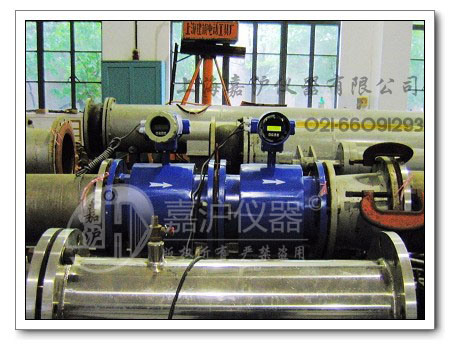

上海港機重工有限公司為上海磁懸浮建設購買的LDE-L就地顯示型智能電磁流量計

在上海儀器儀表檢定中心進行實流標定檢測。

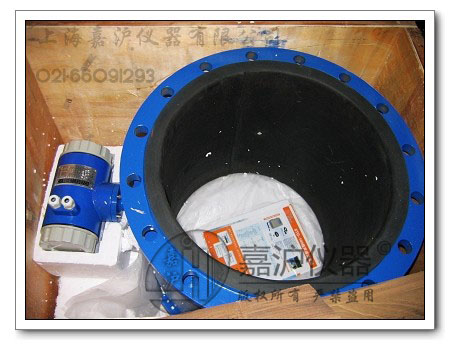

廣州塔牌水泥廠購買的原水泵房用的DN400口徑的LDE-L就地顯示型智能電磁流量計

開箱後的實圖。

注：

以上表格中為全列明型號編制，有時上海嘉滬流量計也采用短型號標識，例如：

就地顯示型智能電磁流量計　口徑：ＤＮ１００，內襯：四氟，電極：不銹鋼，無RS485輸出，220V供電
全列明型號編制為：LDE-L-100-105-1.6H-0000-0000
若采取短型號標識：LDE-L-105-DN100

以上方法，均為上海嘉滬流量計所采用，特此說明！
